최고의 품질 올인원 led 벽 프로세서 컨트롤러

HD-VP210은 하나의 단일 사진 비디오 처리 기능과 하나의 전송 카드 기능을 통합한 하나의 강력한 3-in-1 컨트롤러입니다.

특징:

1). 제어 범위: 130만 픽셀, 가장 넓은 3840, 가장 높은 1920.

2). 모든 채널의 원활한 전환.

삼). 5 채널 디지털 및 아날로그 비디오 입력, USB 재생 비디오 및 사진 파일 직접;

4). 오디오 입력 및 출력.

5). 카드를 보내는 기능과 2개의 출력 기가비트 네트워크 포트를 통합했습니다.

6). 키 잠금.

7). 시나리오의 사전 설정 저장 및 호출은 7개의 사용자 템플릿 저장을 지원합니다.

8). Wi-Fi 모듈, 모바일 APP 무선 제어와 함께 제공됩니다.

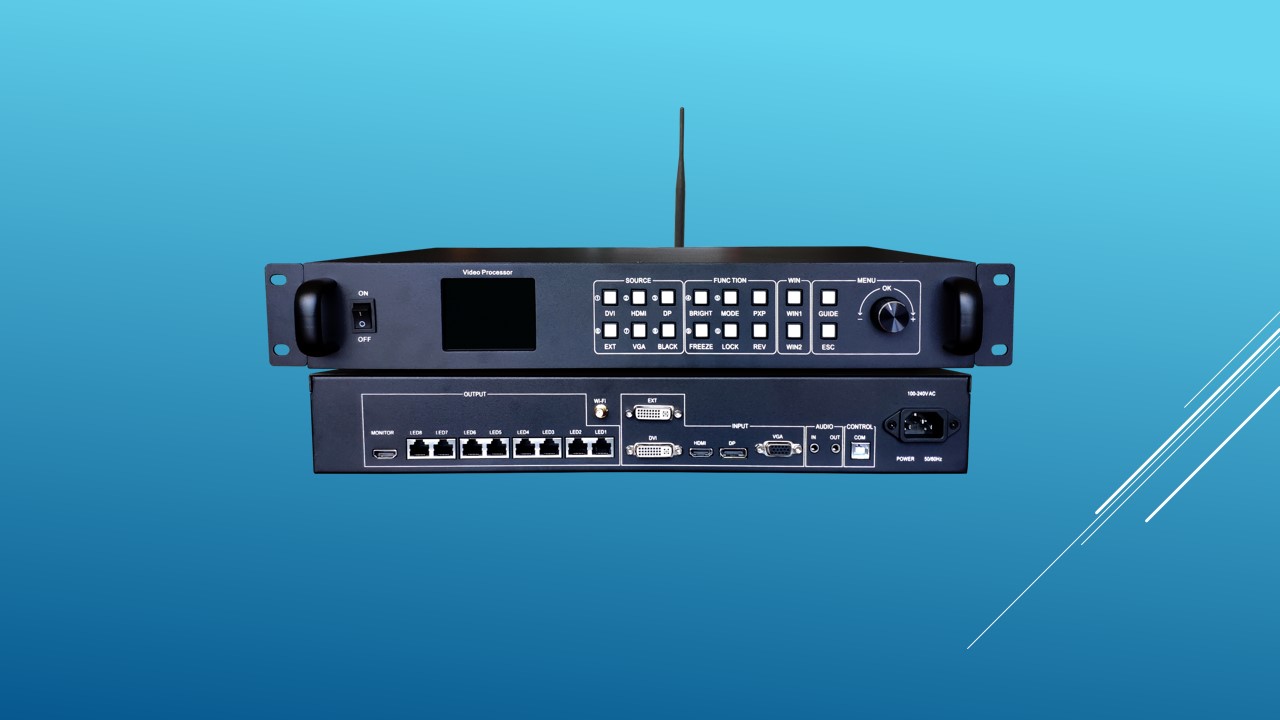

HD-VP410은 하나의 단일 사진 비디오 처리 기능과 하나의 전송 카드 기능을 통합한 하나의 강력한 3-in-1 컨트롤러입니다.

특징:

1). 제어 범위: 260만 픽셀, 가장 넓은 3840, 가장 높은 1920.

2). 모든 채널의 원활한 전환.

삼). 5 채널 디지털 및 아날로그 비디오 입력, USB 재생 비디오 및 사진 파일 직접.

4). 오디오 입력 및 출력.

5). 카드를 보내는 기능과 4개의 출력 기가비트 네트워크 포트를 통합했습니다.

6). 키 잠금.

7). 시나리오의 사전 설정 저장 및 호출은 7개의 사용자 템플릿 저장을 지원합니다.

8). Wi-Fi 모듈, 모바일 APP 무선 제어와 함께 제공됩니다.

5.1 작동 단계

1단계: 디스플레이 전원을 화면에 연결합니다.

2단계: 재생 가능한 입력 소스를 HD-VP210/HD-VP410에 연결합니다.

3단계: USB 직렬 포트를 사용하여 컴퓨터에 연결하여 화면 매개변수를 설정합니다.

5.2 입력 소스 전환

HD-VP210/HD-VP410은 5가지 유형의 신호 소스에 대한 동시 액세스를 지원하며 요구 사항에 따라 언제든지 재생할 입력 소스로 전환할 수 있습니다.

입력 소스 전환

입력 소스를 전환하는 방법에는 두 가지가 있습니다. 하나는 전면 패널의 "SOURCE" 버튼을 눌러 빠르게 전환하는 것이고, 다른 하나는 메뉴 인터페이스의 입력 소스를 통해 선택하는 것입니다.

1단계: 노브를 눌러 "입력 설정 → 입력 소스"를 선택하여 입력 소스 인터페이스로 들어갑니다.

2단계: 노브를 돌려 입력 소스를 선택합니다.

3단계: 노브를 눌러 현재 선택한 입력 소스가 재생 화면의 입력인지 확인합니다.

해상도 설정

1단계: 노브를 눌러 "입력 설정 → 입력 해상도"를 선택하여 입력 해상도 인터페이스로 들어갑니다.

2단계: 노브를 돌려 원하는 해상도를 선택하거나 사용자 정의 해상도 설정을 선택합니다.

3단계: 해상도를 설정한 후 노브를 눌러 해상도를 결정합니다.

5.3 줌 설정

HD-VP210/HD-VP410은 전체 화면 줌 및 포인트 투 포인트 줌 모드를 지원합니다.

전체 화면 확대

VP410은 구성의 LED 디스플레이 해상도에 따라 현재 입력 해상도를 전체 화면 재생으로 적응적으로 확대/축소합니다.

1단계: 노브를 눌러 주 메뉴로 들어가고 "줌 모드"를 선택하여 줌 모드 인터페이스로 들어갑니다.

2단계: 노브를 눌러 모드를 선택한 다음 노브를 돌려 전체 화면과 로컬 간에 전환합니다.

3단계: 노브를 눌러 "전체 화면 또는 로컬" 줌 모드 사용을 확인합니다.

지점 간 확장

스케일링 없이 포인트 투 포인트 디스플레이, 사용자는 수평 오프셋 또는 수직을 설정하여 원하는 영역을 표시할 수 있습니다.

1단계: 노브를 눌러 주 메뉴로 들어가고 "줌 모드"를 선택하여 줌 모드 인터페이스로 들어갑니다.

2단계: 노브를 돌려 "포인트 투 포인트"를 선택합니다.

3단계: 노브를 눌러 "포인트 투 포인트" 사용을 확인합니다.

4단계: 노브를 눌러 "포인트 투 포인트" 설정 인터페이스로 들어갑니다.

"점대점" 설정 인터페이스에서 노브를 통해 "수평 오프셋" 및 "수직 오프셋"을 설정하여 표시하려는 영역을 봅니다.

5.4 U-디스크로 재생

HD-VP210/HD-VP410은 USB에 저장된 사진 또는 동영상 파일을 직접 재생하는 기능을 지원합니다.

1단계: 노브를 "U 디스크 설정"으로 돌리고 노브를 눌러 U 디스크 설정 인터페이스로 들어갑니다.

2단계: 노브를 "미디어 유형"으로 돌리고 노브를 눌러 미디어 유형을 선택합니다.

3단계: 노브를 돌려 미디어 유형을 선택하고 비디오 및 사진을 지원하고 미디어 유형을 선택하고 노브를 눌러 확인합니다.

4단계: 노브를 "파일 찾아보기"로 돌려 U 디스크 재생 목록을 입력하면 장치가 자동으로 설정된 미디어 파일을 읽습니다.

5단계: ESC를 눌러 재생 목록 설정 옵션을 종료하고 U 디스크 재생 설정으로 들어갑니다.

6단계: 노브를 "사이클 모드"로 돌리면 단일 루프 또는 목록 루프를 지원합니다.

미디어 유형이 "그림"인 경우 "그림 효과" 켜기 및 끄기 및 그림 전환 간격 지속 시간 설정도 지원합니다.

플레이 컨트롤

전면 패널 입력 소스 영역에서 "USB"를 눌러 USB 입력 소스로 전환하고 USB 버튼을 다시 눌러 USB 재생 컨트롤로 들어갑니다. USB 재생 제어가 활성화되면 HDMI, DVI, VGA 및 USB 버튼 표시등이 켜지고 버튼에 해당하는 멀티플렉싱이 활성화됩니다. ESC를 눌러 재생 제어를 종료합니다.

DVI：현재 파일의 이전 파일을 재생합니다.

VGA：현재 파일의 다음 파일을 재생합니다.

HDMI: 재생 또는 일시 중지.

USB■：재생을 중지합니다.

5.5 화질 조정

HD-VP210/HD-VP410 지원 사용자는 출력 화면의 이미지 품질을 수동으로 조정하여 대형 화면 디스플레이의 색상이 더 섬세하고 밝으며 디스플레이 효과가 향상됩니다. 화질 조정시 시청하면서 조정하셔야 합니다. 특정 기준값은 없습니다.

1단계: 노브를 눌러 주 메뉴로 들어가고 노브를 "화면 설정"으로 돌린 다음 노브를 눌러 화면 설정 인터페이스로 들어갑니다.

2단계: 노브를 "품질 조정"으로 돌리고 노브를 눌러 이미지 품질 조정 인터페이스로 들어갑니다.

3단계: 노브를 눌러 "이미지 품질" 인터페이스로 들어가 "밝기", "대비", "채도", "색조" 및 "선명도"를 조정합니다.

4단계: 노브를 돌려 조정할 매개변수를 선택하고 노브를 눌러 매개변수 선택을 확인합니다.

5단계: 노브를 돌려 매개변수 값을 조정합니다. 조정 과정에서 실시간으로 화면 표시 효과를 볼 수 있습니다.

6단계: 노브를 눌러 현재 설정 값을 적용합니다.

7단계: ESC를 눌러 현재 설정 인터페이스를 종료합니다.

8단계: 노브를 "색온도"로 돌리고 화면의 색온도를 조정하고 실시간으로 화면 표시를 보고 노브를 눌러 확인합니다.

9단계: 노브를 "기본값 복원"으로 돌리고 노브를 눌러 조정된 이미지 품질을 기본값으로 복원합니다.

5.6 템플릿 설정

비디오 프로세서 설정을 디버깅한 후 이 설정의 매개변수를 템플릿으로 저장할 수 있습니다.

템플릿은 주로 다음 매개변수를 저장합니다.

소스 정보: 현재 입력 소스 유형을 저장합니다.

창 정보: 현재 창 크기, 창 위치, 확대/축소 모드, 입력 가로채기, 화면 오프셋 정보를 저장합니다.

오디오 정보: 오디오 상태, 오디오 크기를 저장합니다.

U-디스크 설정: U-디스크 재생의 루프 모드, 미디어 유형, 그림 효과 및 그림 전환 간격 매개변수를 저장합니다.

매개변수를 변경할 때마다 템플릿에 저장할 수 있습니다. HD-VP210/HD-VP410은 최대 7개의 사용자 템플릿을 지원합니다.

템플릿 저장

1단계: 매개변수를 저장한 후 기본 메뉴 인터페이스에서 "템플릿 설정"을 선택하고 노브를 눌러 템플릿 설정 인터페이스로 들어갑니다.

2단계: 노브를 돌려 템플릿을 선택하고 노브를 눌러 템플릿 작동 인터페이스로 들어갑니다.

3단계: 저장, 로드 및 삭제의 세 가지 옵션이 있는 템플릿 작업 인터페이스로 들어갑니다.

저장 - 노브를 돌려 "저장"을 선택하고 노브를 눌러 현재 편집된 매개변수를 선택한 템플릿에 저장합니다. 선택한 템플릿이 저장된 경우 마지막으로 저장된 템플릿을 교체합니다.

로드 - 노브를 돌려 "로드"를 선택하고 노브를 누르면 장치가 현재 템플릿에 의해 저장된 정보를 로드합니다.

삭제 - 노브를 돌려 "삭제"를 선택하고 노브를 눌러 현재 저장된 템플릿 정보를 삭제합니다.
